ARENA MILANO, situata nel quartiere Milano Santa Giulia progettata da David Chipperfield Architects

La ARENA MILANO, situata nel quartiere Milano Santa Giulia, sarà la più grande arena indoor d’Italia, con una capienza modulabile fino a 16.000 posti. L'edificio è stato progettato come struttura polivalente per spettacoli dal vivo e grandi eventi sportivi.
Progettata da David Chipperfield Architects (Architettura) in collaborazione con ARUP (Architettura e Ingegneria, l'arena ha una forma ellittica con tre anelli di altezza e sporgenza crescenti, sopraelevati rispetto a un podio rialzato che occupa quasi l’intero lotto. La facciata è costituita da tubi di alluminio anodizzato che riflettono la luce durante il giorno, intervallati da strisce LED che si illuminano di notte per realizzare giochi di luce e contenuti multimediali, e da fasce di vetro trasparente. L’interno comprende due livelli di gradinate, un livello con lounge e Sky Box, ampie hall che garantiscono accessibilità a tutti i servizi e alle aree di ristorazione. L’area comprende uno spazio esterno di quasi 12.000 m² per piazze e eventi all’aperto e un parcheggio multipiano da 2.750 posti, progettato per consentire una possibile futura riconversione ad usi differenti.

La sfida

Parte integrante del più ampio progetto di rigenerazione urbana di Milano Santa Giulia, l’arena è stata concepita secondo i principi dell’economia circolare e della resilienza climatica tenendo conto di tutti i parametri necessari per conseguire la certificazione LEED, con l’obiettivo di ridurre le emissioni e ottimizzare i consumi energetici, grazie anche all’utilizzo delle energie rinnovabili.

L’arena, e i relativi sistemi impiantistici, sono stati progettati per garantire all’interno degli ambienti condizioni ottimali di comfort termoigrometrico, acustico e illuminotecnico e un’elevata qualità dell’aria. L’arena è stata concepita fin dall’inizio come una struttura polifunzionale adatta a ospitare eventi di live entertainment e grandi eventi sportivi, è stata quindi posta particolare attenzione al controllo della rumorosità in termini di tecnologia edilizia.

La soluzione

Per produzione di acqua refrigerata a servizio della climatizzazione degli ambienti sono stati installati due chiller vite inverter condensati ad aria SCREWLine4-i da 1.400 kW ciascuno che, durante gli eventi legati all’hockey, produrranno acqua glicolata a 2°C in modo tale da poter garantire la potenza frigorifera necessaria ad una corretta deumidificazione del bowl. La centrale termofrigorifera comprende inoltre cinque pompe di calore che verranno utilizzate sia per la climatizzazione che per l’alimentazione di pompe di calore booster per la produzione di acqua calda sanitaria. Le macchine previste sono caratterizzate da una potenza termica di 910 kW (3 unità) e 510 kW (2 unità) ciascuna; una delle macchine è del tipo a recupero parziale di calore, soluzione che garantirà anche nel periodo estivo un’efficiente produzione di acqua calda che sarà utilizzata per il post riscaldamento dell’aria e la produzione di acqua calda sanitaria.

I chiller scelti utilizzano compressori a vite con inverter, soluzione che consente di per massimizzare l’efficienza mantenendo ingombri ridotti, mentre le pompe di calore multi-scroll assicurano un funzionamento continuativo con emissioni acustiche minime. Per il raffreddamento dei locali elettrici sono state installate 5 unità esterne in pompa di calore VRF Full DC Inverter CVT8-X e 35 unità interne con relativi controlli, scelte per il loro ampio campo di funzionamento e capacità di mantenere condizioni stabili a basso impatto acustico. Tutte le unità impiantistiche sono state dimensionate in conformità ai requisiti LEED, ottimizzando i consumi energetici e riducendo le emissioni di CO₂.

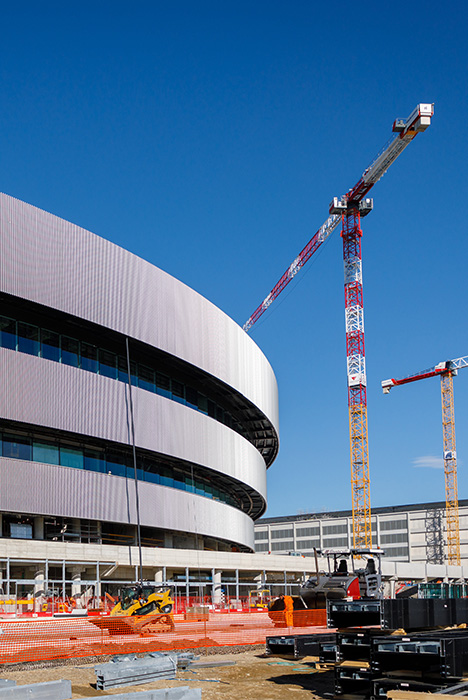

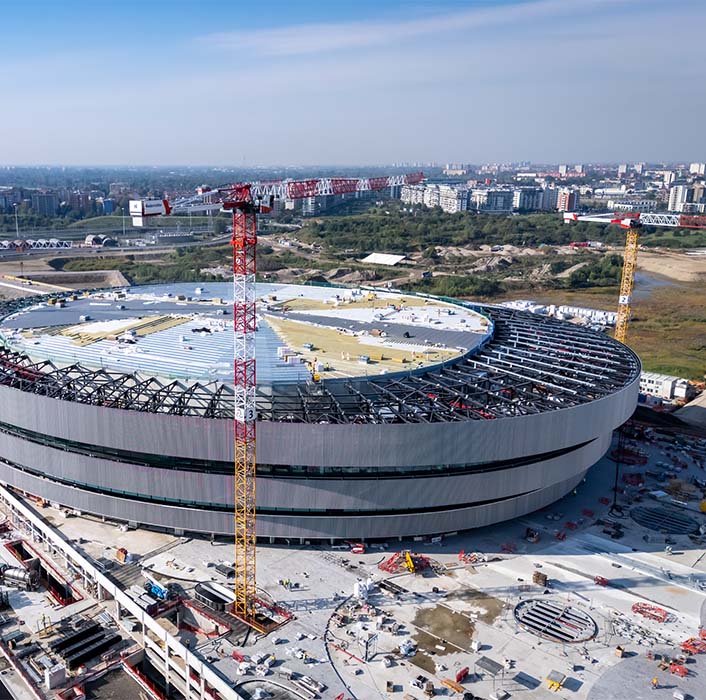

Arena Milano Santa Giulia Arena Milano Santa Giulia

Risultati

L’integrazione tra architettura, impiantistica e strategie di sostenibilità ha permesso all’ARENA MILANO di rispondere efficacemente alle sfide progettuali identificate. L’edificio assicura il raggiungimento di elevati livelli di comfort e di qualità dell’aria per spettatori e artisti, garantendo al contempo livelli minimi di rumorosità senza compromettere l’efficienza dei sistemi HVAC. La progettazione e il dimensionamento degli impianti hanno consentito di rispettare i requisiti della certificazione LEED, ottimizzando i consumi energetici e riducendo le emissioni di CO₂, mentre l’integrazione di fonti rinnovabili, come la copertura fotovoltaica, contribuisce alla sostenibilità complessiva dell’edificio. La struttura dell’arena, modulare e flessibile, è riconfigurabile per ospitare eventi sportivi, concerti e spettacoli dal vivo, supportando così un utilizzo polifunzionale a lungo termine. Inoltre, l’insieme di spazi pubblici, parcheggi e infrastrutture integrate contribuisce alla rigenerazione urbana di Milano Santa Giulia, mentre le scelte progettuali tengono conto del possibile riuso futuro dell’edificio.



Protagonisti

  • Committente: CTS Eventim AG & Co. KGaA
  • Progettazione: David Chipperfield Architects e Arup
  • Installazione: Società cooperativa Arena Scarl (Gianni Benvenuto + Sinelec + Milani)

Unità Clivet installate:

  • 2 Refrigeratori d'acqua raffreddati ad aria per installazione esterna WDAT-iK4 SCREWLine4-i
  • 5 pompe di calore reversibili condensate ad aria per installazione esterna WSAN-YSC4
  • 5 unità esterne in pompa di calore VRF Full DC Inverter CVT8-X
  • 35 unità interne VRF
  • Controlli cablati VRF e controllo centralizzato touch screen
